로봇인두기/QK9243A(3축)

판매가격		0 원(부가세별도)
시중가격		0 원
배송료		0 원
정회원 할인액		0 원
적립 포인트		0 P
상품 모델명		QK9243A(3축)
제조사		퀵코리아
브랜드
원산지		중국OEM
부가세/카드제외
재고량		0
구매수량		EA

* PCB고정 지그는 사용자가 별도 제작하여야됩니다.

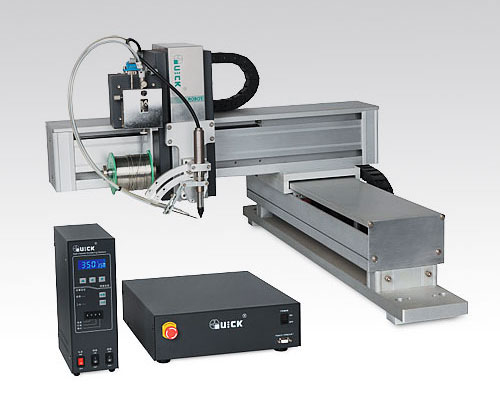

QK9243A 구성제품
   1.  3축(X/Y/Z) 작업을 지원하는 고정밀도 솔더링 제어 시스템
   2.  Soldering 전용 Teaching Pendant
   3.  납조건 설정을 Teaching Pendant에서 입력가능
   4.  Solder Tip 위치 보정기능
   5.  고 열량의 온도 컨트롤러로 연속 작업의 안정성 보장
   6. 컨트롤 신호를 외부에서 입력 및 통제 가능

주요 구성

1. 로봇 본체

2. Teaching Pendant(QK9011D)

3. 온도 컨트롤러 (QK378C)

4. 자동 납 공급기(QK371H/371HI)

5. 인두 헤드 (QK9018)

6. 911G 인두팁

7. 인두팁 클리너

솔
더
링

로
봇 파워 공급 100~240VAC

제어 가능 축의 수 3개의 축

제품명 QK9243A

파워 소비 80W

이동범위 X축 200mm

Y축 250mm

Z축 100mm

속도 범위 X축 0.1～200 mm/sec

Y축 0.1～800 mm/sec

Z축 0.1～300 mm/sec

위치 반복의 정밀도 X/Y/Z축 0.02 mm

해상도 X/Y/Z축 0.01 mm

헤드 5Kg

속도제어 속도예측자동속도조절처리

시범 파일 용량 최대 999 파일, 최대 60,000 포인트

가공 파일 용량 최대 255개 파일

작업 환경 온도 0～40℃

습도 20％～90％（응축 없음）

외형 사이즈W×D×H 60×65×55

자동
납공급
인두기 파워 150w

전압 100~240vac

가열온도범위 80℃~480℃

솔더와이어 직경 0.3、0.5、0.6、0.8、1.0、1.2（mm）
