* PCB고정 지그는 사용자가 별도 제작하여야됩니다.

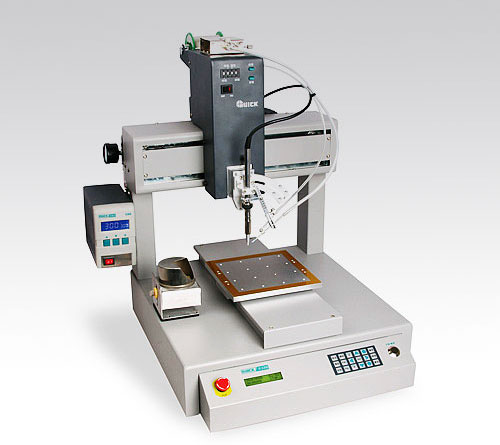

QK9320A 구성제품
   1.  3축(X/Y/Z) 작업을 지원하는 고정밀도 솔더링 제어 시스템
   2.  Soldering 전용 Teaching Pendant
   3.  납조건 설정을 Teaching Pendant에서 입력가능
   4.  Solder Tip 위치 보정기능
   5.  고 열량의 온도 컨트롤러로 연속 작업의 안정성 보장
   6.  컨트롤 신호를 외부에서 입력 및 통제 가능

주요 구성
   1. 로봇 본체
   2.  Teaching Pendant(QK 9011D)
   3.  온도 컨트롤러 (QK 261/262)
   4.  자동 납 공급기
   5.  인두 헤드 (QK 9015/ 9016/ 9018)
   6.  QK910/ 911/ 911B/ 911G 인두팁
   7.  인두팁 클리너

솔 더 링   로 봇	파워 공급		100~240VAC
	제어 가능 축의 수		3개의 축
	제품명		9220A	9320A
	파워 소비		90/150W
	이동범위	X축 / Y축	200mm	300mm
		Z축	50mm	100mm
	속도 범위	X축 / Y축	0.1～800 mm/sec	0.1～800 mm/sec
		Z축	0.1～300 mm/sec	0.1～400 mm/sec
	위치 반복의 정밀도	X/Y/Z축	0.02 mm
	해상도	X/Y/Z축	0.01 mm
	부하중량	작업대	8Kg
		헤드	5Kg
	속도제어		속도예측자동속도조절처리
	시범 파일 용량		최대 999 파일, 최대 60,000 포인트
	가공 파일 용량		최대 128개 파일
	작업 환경	온도	0～40℃
		습도	20％～90％（응축 없음）
	외형 사이즈W×D×H		30×37×52	41.8×47.5×57.5
자동 납공급 인두기	파워		150w
	전압		100~240vac
	가열온도범위		80℃~480℃
	솔더와이어 직경		0.3、0.5、0.6、0.8、1.0、1.2（mm）
