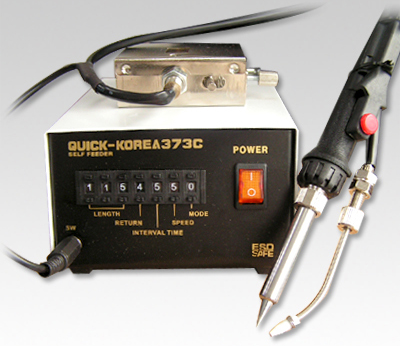

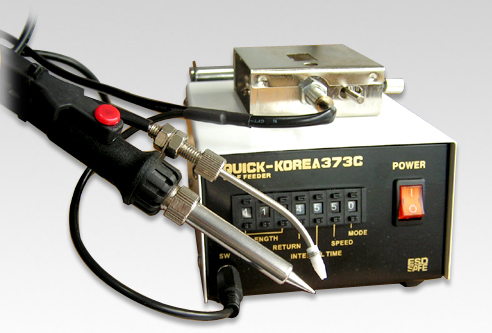

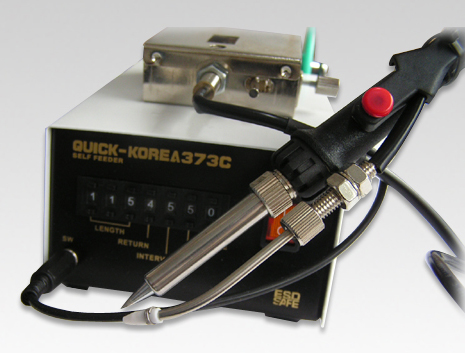

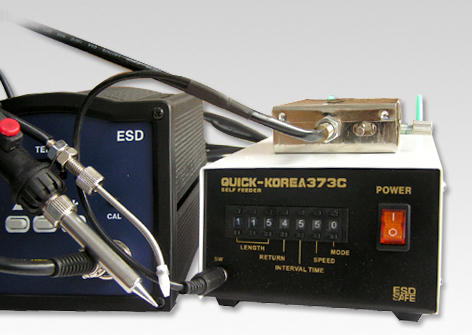

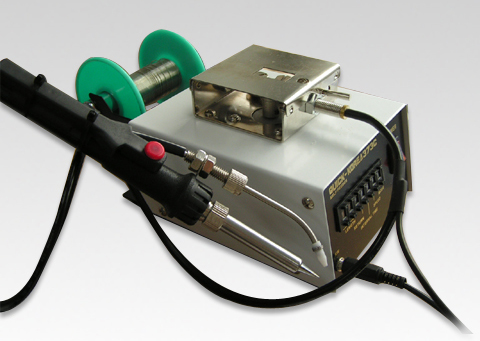

자동납공급기 373C/인두기별매
판매가격 420,000 원(부가세별도)
시중가격 0
배송료 0 원
정회원 할인액 0 원
적립 포인트 0 P
상품 모델명 373C
제조사
브랜드 QUICK-KOREA
원산지 중국OEM
부가세/카드제외
호스사이즈
재고량 0
구매수량   EA


(10)

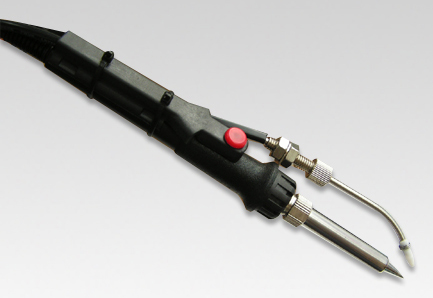

 * 인두기는 별매임
제품특징

납을 공급하는 납의 공급 길이의 제어가 가능하며, 납 공급의  Interval Time 조절 기능, 납 공급
Speed 조절 기능, 납 공급의 Return 기능,납 공급의 반복 모드 기능이 내장되어 자동 납 공급의
최적의 환경을 제공 합니다.

1) 납 공급 길이의 조절 기능:납 공급 길이가  최소0.15mm~최대150mm까지 조절 가능.
    납 길이 조절 모드에서  모드 입력을 "001"로 입력-->납 공급 길이(0.15mm),
    "002"로 입력-->납 공급 길이(0.3mm) 0.15mm단위로 증가
2) 납 공급의  Interval Time 조절 기능:납 공급의 Interval Time이 최소 0초~최대 2.7초 까지
    조절 가능.
    모드 입력을 "0"으로 입력-->Interval Time은 0초,"1"로 입력-->Interval Time은 0.3초
    모드 입력을 "2"으로 입력-->Interval Time은 0.6초,"9"로 입력-->Interval Time은 2.7초
    0.3초 단위로 증가
3) 납 공급 Speed 조절 기능:납 공급의 Speed 가 최소2.7mm/s~부터 최대 27mm/s까지 조절 가능.
    모드 입력을 "0"으로 입력-->speed는 2.7mm/s,"1"로 입력-->speed는 5.4mm/s
    2.7mm/s 단위로 증가
4) 납 공급의 Return 기능: 납 공급 시 공급 된 납이 공급이 멈추었을 때 다시 Return 후
    공급 되는 기능. 다시 말해 Return 된 납의 Return 시간과 길이를 제어 할 수 있는 기능.
    Return 시간과 길이는 최소0mm/0초~최대25.2mm/0.9초 까지 조절 가능.
    모드 입력을 "1"로 입력-->시간은 0.1초 길이는 2.8mm,"2"로 입력-->시간은0.2초 길이는 5.6mm
    시간은 0.1초,길이는 2.8mm단위로 증가
5) 납 공급의 반복 모드 기능: 모드 설정에 따라 최소 1회 부터 최대 9회까지 반복 작업 기능.
    0번 모드-->수동 작동,1번 모드-->1회 자동,,,,9번모드-->9회 작동

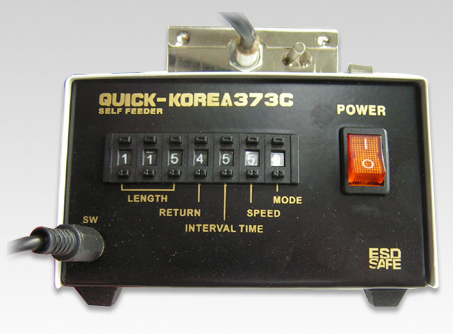

동작 Mode Setting법



항목

Mode

mm

Mode

mm

Mode

mm

납길이 조절
(0.15mm~150mm)

001

0.15

011

1.65

100

15.00

002

0.30

012

1.80

200

30.00

003

0.45

013

1.95

300

45.00

004

0.60

014

2.10

400

60.00

005

0.75

015

2.25

500

75.00

006

0.90

016

2.40

600

90.00

007

1.05

017

2.55

700

105.00

008

1.20

018

2.70

800

120.00

009

1.35

019

2.85

900

135.00

010

1.50

020

3.00

999

149.85

납공급
Inverval Time/초

1

0.3초

speed
2.7mm/s~27mm/s


0

2.7mm/초

2

0.6초

1

5.4mm/초

3

0.9초

2

8.1mm/초

4

1.2초

3

10.8mm/초

5

1.5초

4

13.5mm/초

6

1.8초

5

16.2mm/초

7

2.1초

6

18.9mm/초

8

2.4초

7

21.6mm/초

9

2.7초

8

24.3mm/초





9

27mm/초

Return길이
(0mm/0초~
25.2mm/0.9초)

0

0초

0mm

납 공급
자동반복   Mode

0

수동

1

0.1초

2.8mm

1

1회

2

0.2초

5.6mm

2

2회

3

0.3초

8.4mm

3

3회

4

0.4초

11.2mm

4

4회

5

0.5초

14mm

5

5회

6

0.6초

16.8mm

6

6회

7

0.7초

19.6mm

7

7회

8

0.8초

2.4mm

8

8회

9

0.9초

25.2mm

9

9회

Specifications

Type

Specification

Power Consumption

10W

Motor

Step Motor

Feeding Speed

About 2.7mm/s~27mm/s (36˚/s~360˚/s)

Feeding Length

0~150mm

Feeding Interval Time

0~2.7s

Returning Time

0~0.9s(About 0~25mm, Speed:360˚/s)

Feeding Mode

Auto(1~9) / Manual(0)

Dia of solder wire

0.5, 0.6, 0.8, 1.0, 1.2 (mm)

Weight of solder wire usable

<1Kg(Roll)

Size

몸통 : 107mm*110mm*215mm
납 공급부분 : 63mm*65mm*25mm
