  manual-M타입.pdf (957KB)

히터전력제어기/3상M
판매가격 0 원(부가세별도)
시중가격 0
배송료 0 원
정회원 할인액 0 원
적립 포인트 0 P
상품 모델명 M-series
제조사
브랜드
원산지 대한민국
모델
부가세10%/카드제외
재고량 0
구매수량   EA

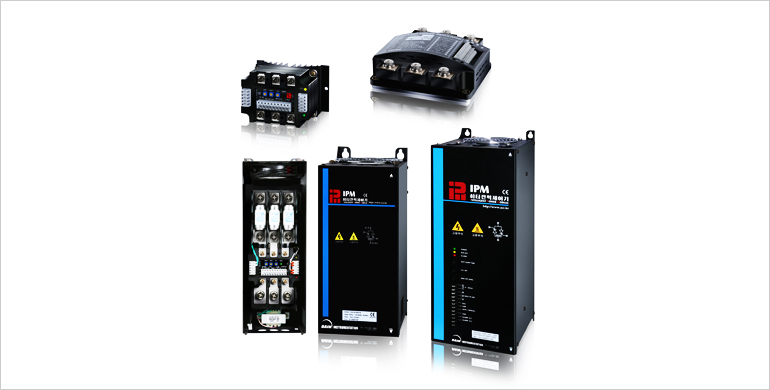

M Series Thyristor-Controller 일체형

품명 TPR / SCR UNIT / 히터전력제어기
용도 히터 전력 제어
제어방식 위상제어 / 싸이클 제어 (주문시 선택 기본 : 위상제어)
정격전압 3상 220V, 380V, 440V
최대전류 130A AC
제어소자 6 SCR / 3 SCR + 3 DIODE 기본 : 6 SCR
출력범위 공급전압의 0~98% 이상
제어신호 4-20mA, 0-5V, 수동VR
기동방식 Soft Start 0~30 초 가변/ UP DN 30초
적용부하 트랜스 1차제어 , Heater 부하
경보출력 AC/DC 250V 1A - 1a접점
속단휴즈 기본내장
냉각방식 강제공냉
보호기능 과전류 (OC), 과열 (OT) 보호
경보장치 퓨즈 단락 및 결상 ,과열차단

제품 용량 선정 방법

당사의 정격 용량은 상온 25℃ 기준으로 설계 되었으므로 주위 환경을 고려하여 선정 하시기 바랍니다.

[ 히터 용량에 따른 전류량 변환(A)공식 ]

M 시리즈 삼상 용량별 규격표

(단위 : mm)

용량   W H D W1 H1 L이격거리 중량(Kg) mount bolt
35A   123 210 162 107 202 20   M4
50A   126 280 182 99 267 20   M4
70A   126 280 182 99 267 20   M4
90A   126 381 182 99 367 20   M4
110A   126 381 182 99 367 20   M4
130A   126 381 182 99 367 20   M4
